文章发布时间:2021年06月08日 作者:admin
微动开关线路出现问题,先直接观看看是否有电子元器件明显损坏,比如电阻器变色、电解电容器鼓包、流液,然后应分段检查,一是检查供电电源是否正常,一是检查微动开关是否良好,再检查开关信号输入电路有无问题、执行单元是否工作。
二、微动开关接线方法:

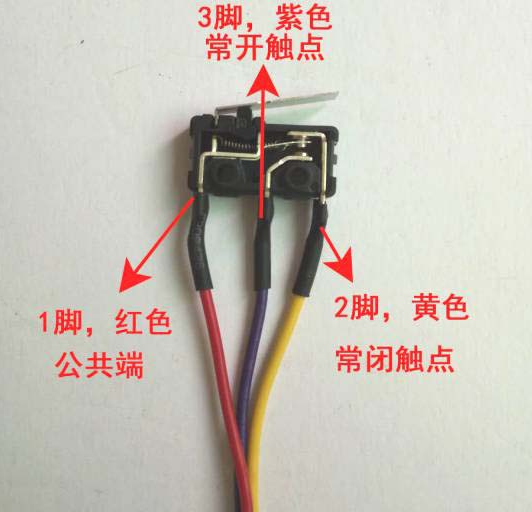

1、1脚公共脚,2脚常闭脚,3脚常开脚;
1脚与脉冲正极连接;
2脚与电池正极连接;
3脚与脉冲开关信号连接;
阀体打开时:微动开关1、2脚闭合,1、3脚断开;
阀体关闭时:微动开关1、3脚闭合,1、2脚断开;
三、微动开关故障及分析:
故障1:假设左开关1脚或3脚断线,右开关正常,现象为:开起左开关,脉冲无反应,开起右开关,脉冲左右炉头交替点火。
原因分析:开起左开关时,脉冲没电,因此无反应,开起右开关时,左开关的1、3脚处于断开现象,与开关开启时的状态相同,脉冲会认为左开关处于开起状态,故出现左右炉头交替点火现象。
故障2:假设左开关2脚断线,右开关正常,现象为:开起左开关,脉冲无反应,开起右开关,脉冲右炉头点火,再开起左开关,左炉正常点火。
原因分析:开起左开关时,脉冲没电,因此无反应,开起右开关时,脉冲正常供电,左开关的1、3脚处于闭合现象,与开关关闭时状态相同,再开起左开关,故左炉头正常点火。
